什么是高温膨胀节蒙皮

　　一直以来本公司承接着很多电厂的蒙皮工程。对于膨胀节蒙皮有一点看法，今日午后脑子有点灵感，遂写下一些加工工艺供兄弟们参考。有不足之处，望指出。

　　氟橡胶的性能相信大家并不陌生，硅橡胶之最。在航空航天领域或者高要求场所，氟胶的不可替代性不用多说。

　　再谈到氟橡胶的混炼，并不是每家橡胶厂都可以做氟混炼胶。在此略过。氟胶的混炼胶还是推荐国内一些知名公司的产品，毕竟是用到烟囱上的东西，高温具有腐蚀性。至于美国杜邦等国际品牌，从电厂使用来讲，和国内差别不是很大。

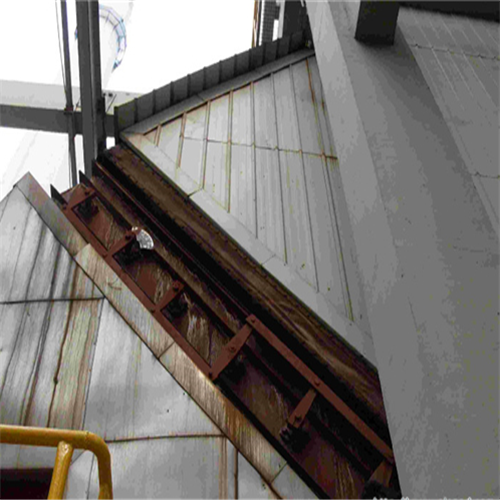

蒙皮

　　氟混炼胶到手还需再次混炼才可出片，因为氟橡胶生热较大，操作时应调节螺旋杆的转速，加强冷却。一般温度为40~45.而且需注意的是，因为氟胶里面分子的特殊性，在出片时应调高厚度，留有余地让生胶片自然伸缩。

　　出片后的生胶片理应放置一夜(不超过24小时)，待胶皮完全冷却后方可再次加工硫化，以保持它性能的优越性。

　　一般电厂需要耐高温制品，在此，我们加入一位新伙伴，硅胶玻璃纤维布。用玻璃丝制成的布，可想而知此产品的强韧性。曾经用打火机烧玻纤布，烧了5分钟，手都烫的很了，布还是那个样子，也不会有被燃的痕迹。我们的产品大部分为三胶两布形式。为此，对布的工艺要求，需非常严苛。

　　从布的选料到黏合，曾经让厂里再三为难，因为氟胶的性价比以及特性，使得不可以像其他橡胶那样可以多次试验。曾经使用过美国洛德公司的CH5150黏合剂进行粘合，确实还是比较有用的，但是牵涉到一个成本问题，两步法。

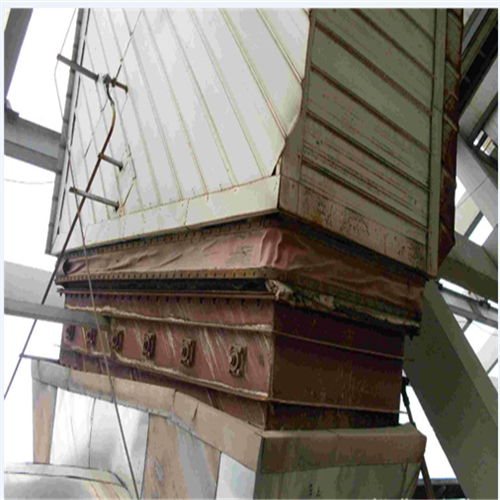

蒙皮

　　多次实验发现，玻纤布在使用过程中，不可沾灰，弄脏，否则会严重影响黏合功能。将裁剪好的布分两层至于三片生胶中，整理齐整，防止出现褶皱。

　　对于氟橡胶，一般要进行一段硫化、二段硫化。

　　一段硫化一般为定型作用。必须严格控制温度，硫化温度为130-140，一般硫化时间为30分钟。如果是单纯不夹布的氟胶，温度为150-160，硫化时间在十分钟左右。

　　二段硫化则是对氟胶性能的一个飞跃，可以提高氟橡胶的伸长率，压缩永久变形，拉伸强度和扯断力。一般温度为逐步升温。在二段硫化后，氟胶的强度应不低于10MPa，拉伸率不低于350%。

　　等氟胶脱模冷却后再进行修边整切。最后包装。

　　OK!所有工艺就此完成。

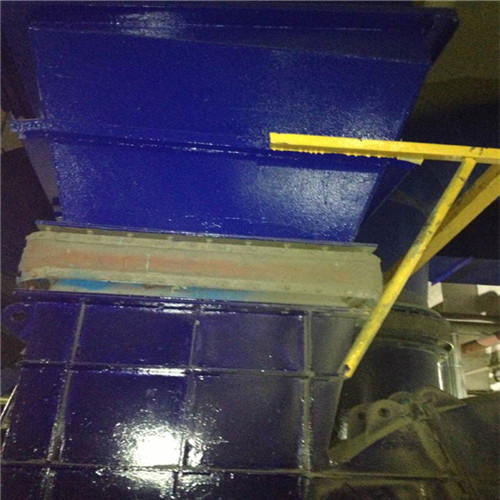

蒙皮

　　在本公司一些案例中，有客户需做蒙皮接头，就是将这条围带做成一个圈子，可以直接套在一些金属制品上，在做接头的过程中，其实对于机器损伤还是蛮大的，但是需注意，在一开始硫化和结束硫化时，都应留一部分好为后来做接头留余地。

　　在使用过程中，理论氟胶是一种非常耐高温，耐腐蚀，耐辐射，耐油等产品，但在实际使用过程中，理应好好保护围带，增加使用寿命。每年定期检查壁薄之处，若发现有老化现象，需立即停止使用，并及时更换新的氟胶膨胀节。

　　客户服务热线：如果您对以上蒙皮感兴趣或有疑问，请点击联系我们网页右侧的在线客服，或致电：13512552207，江苏美润——为您全程贴心服务。

　　江苏美润原创，转载前请附上“——来自江苏美润官方资讯”，否则将视为侵权! 文章版权：www.fanghuobu.cn
